Comment raccorder des tuyaux en cuivre ?

Les tuyaux de cuivre se prêtent à la plupart des travaux de plomberie. Réaliser un raccord est une opération qui exige pas mal de dextérité. Mais si vous procédez pas à pas, celle-ci est à votre portée. Dans ce truc&astuce, nous réalisons un raccord entre deux tuyaux à l’aide d’un système pratique de raccord rapide, sans soudure.

1. Choisir le type de tuyau

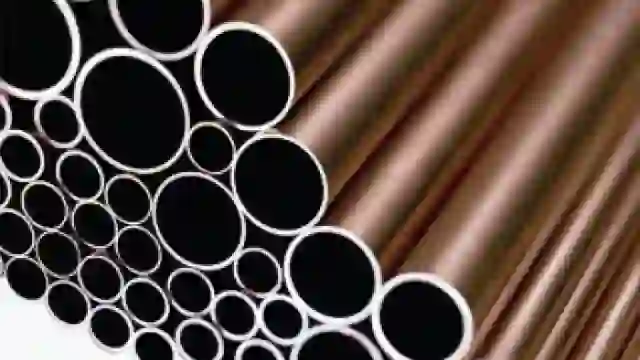

  • Il existe deux sortes de tuyaux en cuivre : le cuivre flexible et le cuivre dur.
  • Les tuyaux flexibles présentent l’avantage de pouvoir être cintrés facilement. Ils sont néanmoins plus chers et les raccords ne peuvent pas être encastrés dans un mur.
  • Les tuyaux en cuivre dur peuvent être encastrés dans un mur et sont moins chers. Vous avez cependant besoin d’une cintreuse pour les plier.

2. Couper le tuyau sur mesure

  • Si vous utilisez des tuyaux en cuivre dur, vous allez certainement devoir les couper. Pour ce faire, utilisez une scie à métaux ou un coupe-tube.
  • Mesurez correctement la longueur du morceau de tuyau dont vous avez besoin. N’oubliez pas de tenir compte de la dimension du raccord que vous allez utiliser.
  • D’un trait de crayon, indiquez sur le tuyau l’endroit où vous devez le couper.
  • Insérez le tuyau dans le coupe-tube et placez-le pour que la roulette corresponde au trait.
  • Faites tourner le coupe-tube autour du tuyau pour que ce dernier soit complètement coupé.
  • Limez les extrémités du tuyau à l’endroit de la découpe tant à l’intérieur qu’à l’extérieur du tuyau. Enlevez la limaille avec un linge humide, pour garantir un meilleur raccord.

3. Placer le raccord rapide

  • Un raccord rapide est composé d’un manchon pourvu aux deux extrémités d’un raccord union.
  • Dévissez les raccords union et glissez-les sur les extrémités des deux tuyaux que vous allez assembler.
  • Glissez une bague métallique sur chacune des extrémités du tuyau. Vérifiez que la bague est adaptée. Un raccord avec des bagues qui ne sont pas adaptées risque de provoquer des fuites. Si plus tard vous devez desserrer le raccord, vous devrez prévoir de nouvelles bagues, car si vous réutilisez les anciennes, vous risquez aussi des fuites.
  • Glissez le manchon sur l’une des extrémités de tuyau et insérez dans celui-ci l’autre extrémité de tuyau.
  • Pressez les deux extrémités l’une contre l’autre et serrez les deux bagues métalliques contre le manchon.
  • Vissez les raccords union sur le filet du raccord et veillez à ce que les tuyaux soient bien alignés.
  • Vous pouvez ensuite entourer les filets avec du ruban de téflon.
  • Vissez les raccords union à l’aide d’une clé plate.
