Hoe maak ik een situatieschema van de elektrische installatie?

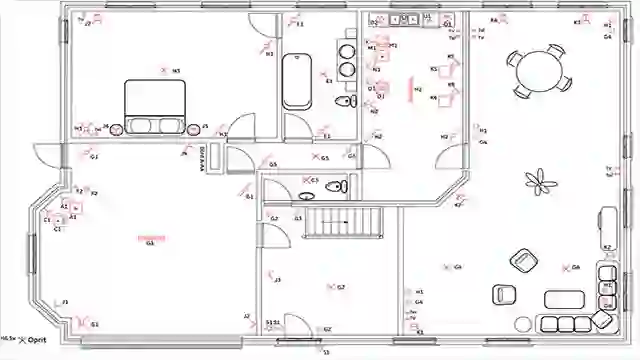

Het situatieschema is een grondplan van de woning dat door middel van symbolen de plaats aanduidt van de verschillende elementen van het ééndraadschema.

Wat is een situatieschema?

Het situatieschema (of situatieplan) van de elektrische installatie is een grondplan van de woning dat door middel van symbolen de plaats aanduidt van de schakelkast, de aftakdozen, stopcontacten, lichtpunten, schakelaars en gebruikstoestellen die op het ééndraadschema voorkomen.

Dit schema is vaak wat minder compact dan het eendraadschema, maar het is wel wat duidelijker.

Hoe maak je een situatieschema?

  • Teken een grondplan van je huis. Hierop duid je vervolgens aan welke aansluitingen (lichtpunten (lampen), stopcontacten, schakelaars, etc… ) waar moeten komen, of wat je wil veranderen.
  • Je kan een situatieschema maken voor je hele woning, of voor één of enkele kamers apart.
  • Je gebruikt hiervoor dezelfde symbolen als op het ééndraadschema.
Enkele tips
  • Voorzie in elke kamer minstens 1 schakelaar, naast de deur op een hoogte tussen 0,90 en 1,30 m.
  • Voorzie in de woonkamer minstens 5 geaarde stopcontacten, in de keuken minstens 6, in de slaapkamer drie en in de overige ruimtes minstens 1.
  • Bepaal waar de verschillende huishoudapparaten moeten komen (oven, koelkast, wasmachine etc…) en voorzie daar een geschikt stopcontact.
  • Vergeet ook de verschillende aansluitingen voor telefonie, internet en audio niet.
  • Het is aangeraden om maximum acht lampen en/of stopcontacten op één kabel aan te sluiten.
  • Bij een gemixte kring (stopcontacten en schakelaars) mag je er maximaal acht op één kabel aansluiten. Indien de kring alleen bestaat uit schakelaars mag je er 11 op één kring aansluiten.
  • Welke acht lampen of stopcontacten je op één kabel wil aansluiten kan je aanduiden door ze meteen te verbinden met een lijntje. Dit lijntje wordt dan later ook de kabel waarmee ze verbonden zullen worden.
  • Leg telkens de link met de zekeringen in je zekeringkast. Als je een bepaalde stroomkring wenst te onderbreken in een bepaalde ruimte vind je deze dankzij je situatieschema heel makkelijk terug.
  • Bij twijfel kan je ook altijd het AREI raadplegen, dat is het Algemeen Reglement op de Elektrische Installaties. Via deze link vind je alle wettelijke informatie.
